Артикул: MTK-CB-CV-SOM

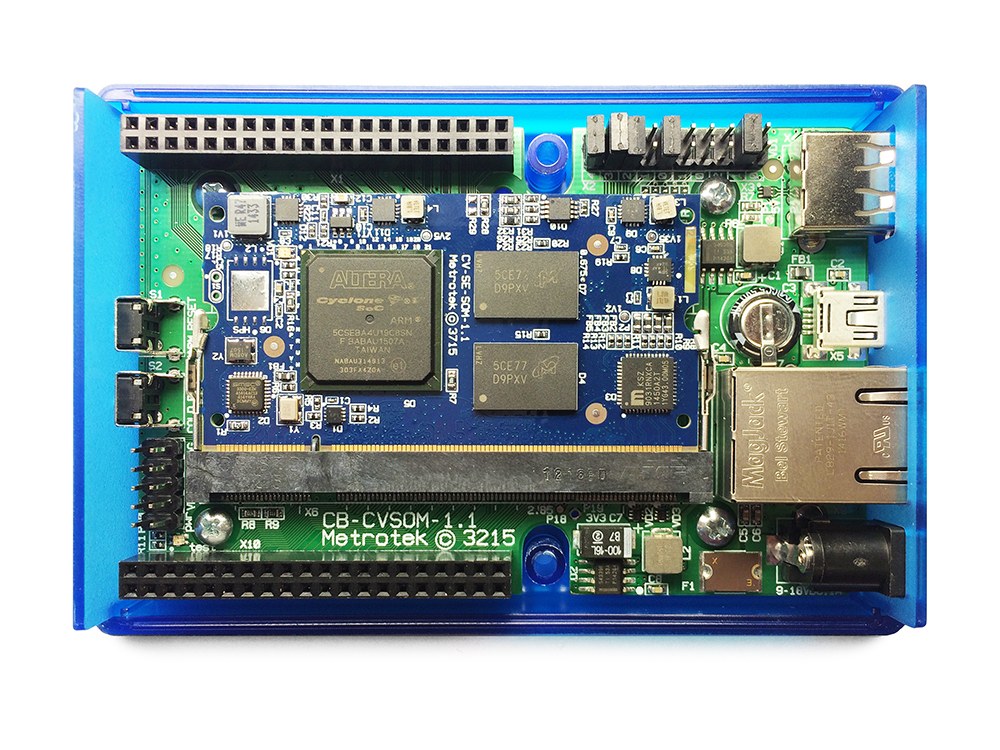

Отладочная плата CB-CV-SOM предназначена для быстрого создания и моделирования прототипов плат (изделий, приборов), изучения и отладки ПО SoC Cyclone V (Altera) на базе модуля CV-SE-SOM. Для организации подключения стандартных шилдов Arduino Uno 3 к CB-CV-SOM используется плата, которая дополнительно содержит VGA-интерфейс, аудио кодек и DAC.
Отладочный комплект:
| Производитель | |
|---|---|
| Тип устройства | |
| Исполнение | |
| Область применения | |
| Макс. скорость интерфейсов | 1 Гбит/с |
| Типы интерфейсов | |
|---|---|
| Порты 10/100/1000BASE-T (RJ-45) | 1×RJ-45 10/100/1000M Ethernet |
| USB | USB 2.0 type A Host; mini USB (мост USB ⇄ UART) |
| Прочие интерфейсы | micro SD; JTAG FPGA-HPS; два двухрядных разъёма PBD-40 для плат расширения; плата для шилдов Arduino Uno 3 с VGA-интерфейсом, аудио кодеком и DAC |
| Основные возможности и особенности |
|
|---|
| FPGA / SoC | SoC Cyclone V (Altera) на базе модуля CV-SE-SOM |
|---|
| Клавиатура и органы управления | Кнопки WARM и COLD сброса; две двухрядные линейки под джамперы для конфигурации SOC |
|---|---|
| Индикаторы | Зелёный светодиод индикации питания; красный светодиод, подключённый к HPS |
| Электропитание | DC Power Jack 2,1 мм — 9–18 В |
|---|
| Комплект поставки |
|
|---|---|
| Принадлежности по заказу |
|
