VB262 Анализатор QAM/VSB (DVB-C/C2) / QAM ITU-T J.83 Annex A/B/C, RF-вход

Name: VB262 Анализатор QAM/VSB (DVB-C/C2) / QAM ITU-T J.83 Annex A/B/C, RF-вход
Brand: Bridge Technologies
SKU: MTK-VB262

Артикул: MTK-VB262

Модуль VB262 предназначен для расшифровки и декодирования сигналов QAM/VSB модуляции в сетях DVB-C. VB262 используется совместно с модулем VB220, который выполняет последующую обработку принятого и дешифрованного QAM сигнала. VB262 выполнен в виде модуля, устанавливаемого в одноюнитовое 19” шасси VB200. В шасси можно установить до 2-х модулей VB262 и один VB220. Такая конфигурация обеспечивает мониторинг параметров транспортного потока по приоритету I, определенному в новой редакции технического отчета ETR 290 — TR 101 290.

Запросить КП Файлы для загрузки

Общая информация

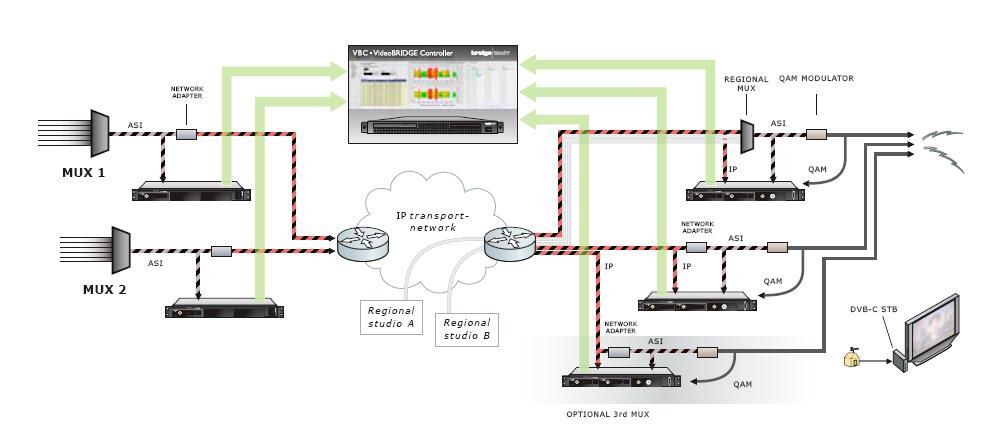

VB262 — превосходное решение для контроля и мониторинга в DVB-C/C2 или гибридных DVB-C/IP сетях. Обнаружение неисправностей производится согласно рекомендациям ETR 101 290 во всей полосе частот DVB-C сетей (51–858 МГц). Также модуль VB262 может проводить измерения аналоговых составляющих сигнала, в частности выполнять функции простейшего анализатора частоты.

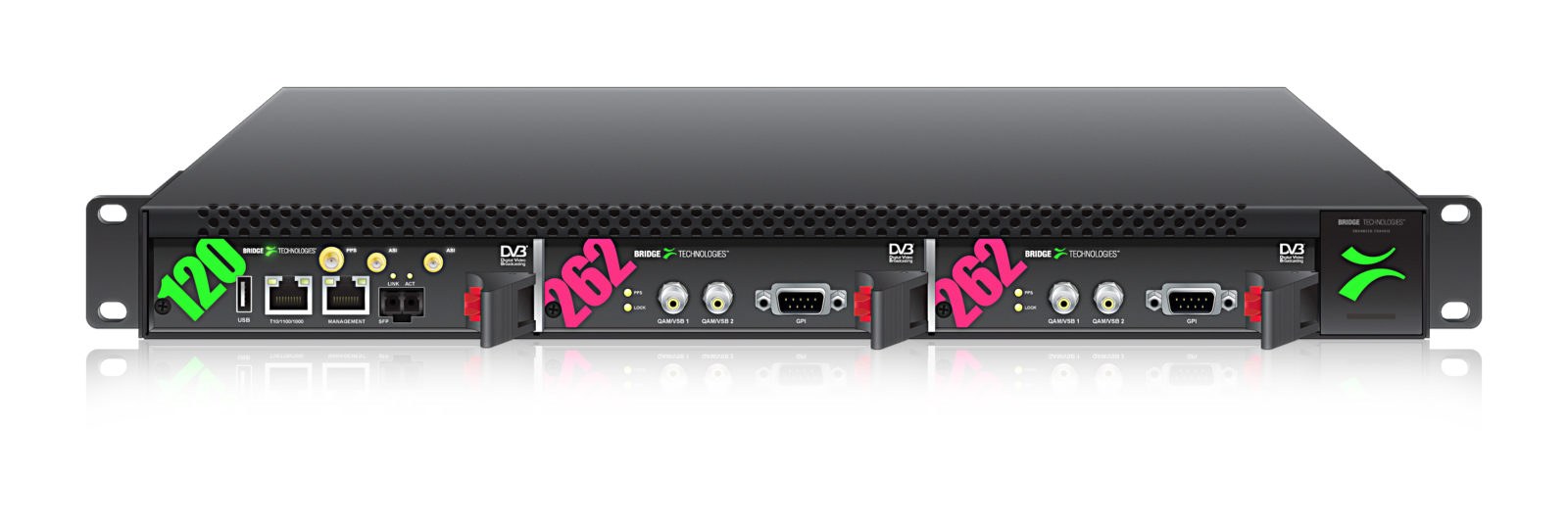

Шасси ACC позволяет установить до 2-х модулей VB262 и одного VB220/120/330 одновременно.

Характеристики

Общие сведения

Производитель	Bridge Technologies
Тип устройства	Измерительный модульАнализатор ВЧ-сигналов цифрового ТВ
Исполнение	Модуль для шасси
Область применения	IPTV и цифровое ТВ

Интерфейсы и порты

Типы интерфейсов	ВЧ DVB-C/C2
ВЧ-входы (тюнеры)	Два входа цифровых тюнеров; ВЧ входы — 75 Ом, F
Прочие интерфейсы	Встроенные сухие контакты (GPI)

Протоколы и стандарты

Поддерживаемые протоколы	DVBATSC
Стандарты, рекомендации, методики	ITU-T J.83DVB-T/T2/C/C2/S/S2ETSI TR 101 290

Функции и режимы работы

Функции

Анализ ETSI TR 101 290Анализ транспортных потоков MPEG-TS

Основные возможности и особенности

Совместимость со спецификациями ETS 300249 для DVB-C; ITU-T J.83 (Annex A, B и C)
Встроенный ВЧ-фильтр 6/8 МГц, высокая селективность каналов
FCC VSB для DTT
Двойной вход независимых приёмников
Шасси VB200 допускает до двух модулей VB262 и один VB220/120/330

Измерения и точность

Измеряемые параметры	SNR BER до FEC и после FEC MER Уровень входного сигнала Смещение частоты Отклонение символьной скорости Определение спектральной инверсии AGC Lock / Carrier lock
Точность и погрешность	SNR < 37 dB (±2 dB); MER < 37 dB (±2 dB); BER до FEC > 1.0E-8; BER после FEC > 1.0E-9; входная чувствительность −60
Диапазон частот	44–858 МГц
Диапазон уровней сигнала	От −60 dBm до −10 dBm (±1,5 dB)
Скорости передачи / тестирования	Символьная скорость 0,87–7,0 Msym/s; режимы QAM — 16, 32, 64, 128, 256; режимы VSB — 8VSB, 16VSB
