VB252

VB252 Анализатор COFDM (DVB-T/T2)

Артикул: MTK-VB252

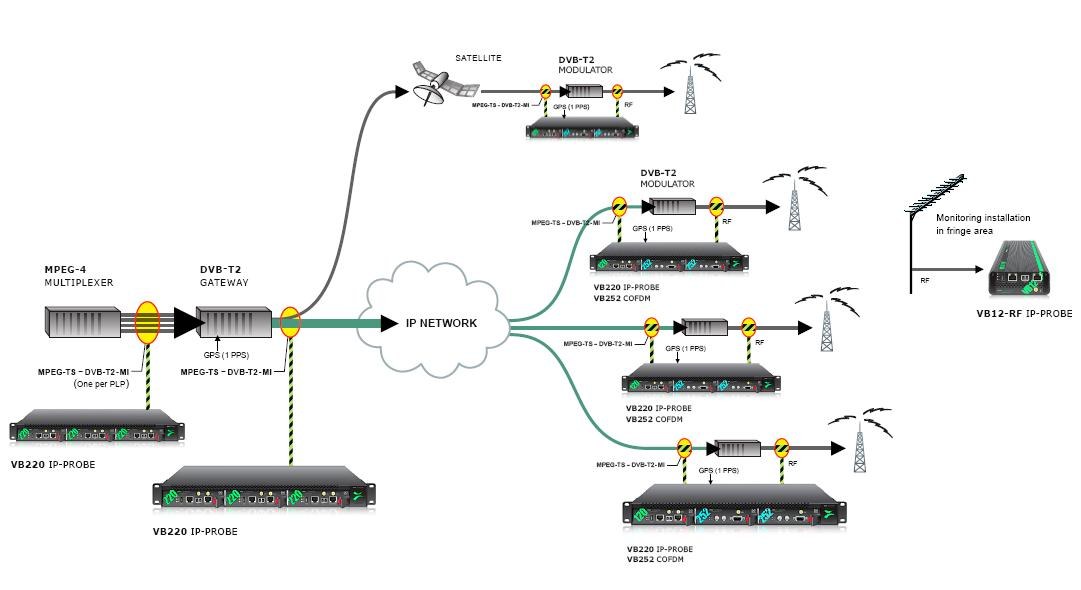

VB252 — превосходное решение для контроля и мониторинга в DVB-T/T2 или гибридных DVB-T/IP сетях. VB250 используется совместно с модулем VB120/220/330, который выполняет последующую обработку принятого и дешифрованного COFDM сигнала. Обеспечивает мониторинг параметров транспортного потока по приоритету I, определенному в новой редакции технического отчета ETR 290 — TR 101 290. Обнаружение неисправностей производится согласно рекомендациям ETR 101 290 во всей полосе частот DVB-T сетей (49–861 МГц).

Запросить КП Файлы для загрузки

Общая информация

Модуль VB250 может проводить измерения аналоговых составляющих сигнала, в частности выполнять функции простейшего анализатора частоты.

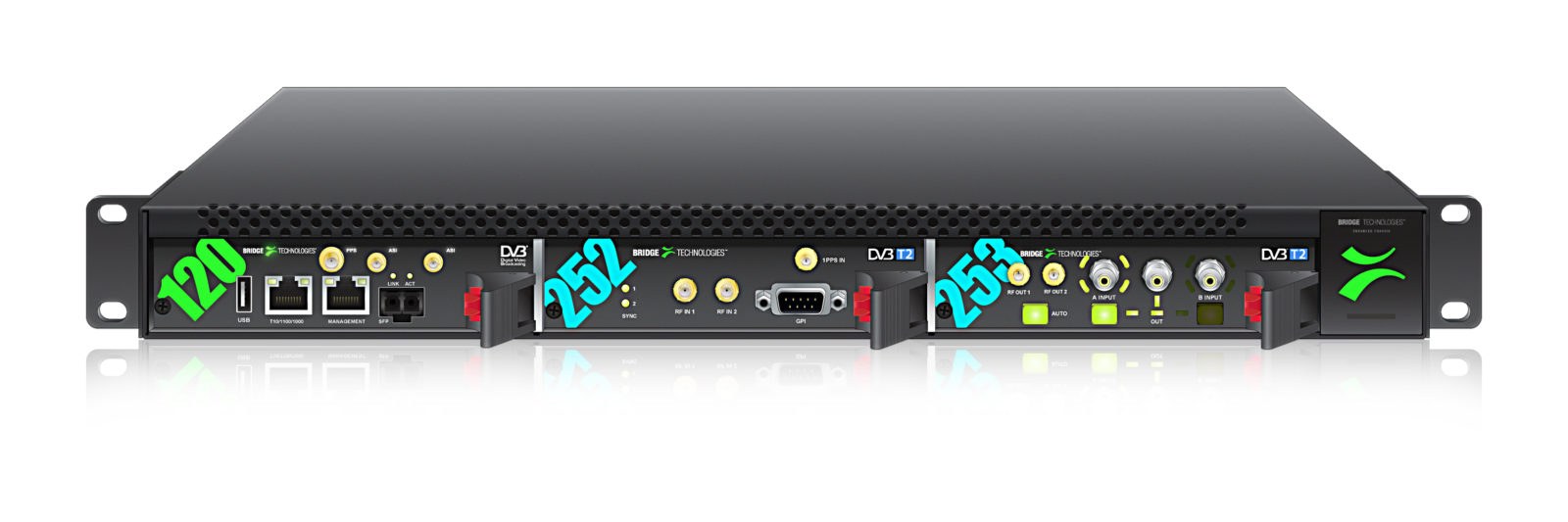

Шасси ACC  позволяет установить до 2-х модулей VB250 и одного VB220 одновременно.

VB252 — превосходное решение для контроля и мониторинга в DVB-T/T2 или гибридных DVB-T/IP сетях. VB250 используется совместно с модулем VB120/220/330, который выполняет последующую обработку принятого и дешифрованного COFDM сигнала. Обеспечивает мониторинг параметров транспортного потока по приоритету I, определенному в новой редакции технического отчета ETR 290 — TR 101 290. Обнаружение неисправностей производится согласно рекомендациям ETR 101 290 во всей полосе частот DVB-T сетей (49–861 МГц).

Характеристики

Общие сведения

Производитель Bridge Technologies
Тип устройства Измерительный модульАнализатор ВЧ-сигналов цифрового ТВ
Исполнение Модуль для шасси
Область применения IPTV и цифровое ТВ

Интерфейсы и порты

Типы интерфейсов ВЧ DVB-T/T2ASI1PPSBNC
Входы и выходы ASI Контрольный выход ASI — 75 Ом, BNC
ВЧ-входы (тюнеры) Два независимых ВЧ входа, F-разъёмы (female)
Входы и выходы синхронизации Вход 1PPS GPS (50 Ом BNC)
Прочие интерфейсы Встроенные сухие контакты (GPI)

Протоколы и стандарты

Поддерживаемые протоколы DVB
Стандарты, рекомендации, методики DVB-T/T2/C/C2/S/S2ETSI TR 101 290

Функции и режимы работы

Функции Анализ ETSI TR 101 290Анализ транспортных потоков MPEG-TS
Основные возможности и особенности
  • Поддержка DVB-T и DVB-T2
  • Настраиваемый циклический алгоритм работы
  • Полнофункциональное управление через VB120 / VB220
  • Измерения аналоговых составляющих сигнала — функции простейшего анализатора частоты
  • Шасси ACC допускает до двух модулей VB250 и один VB220

Измерения и точность

Измеряемые параметры
  • BER до и после FEC
  • SNR
  • MER
  • Частота появления ошибочных пакетов
  • Уровень сигнала
  • Отклонения в SFN
  • Сигнальное созвездие
Точность и погрешность Точность измерения уровня ±2 дБ; максимальное значение MER >32 дБ; точность измерения MER <2 дБ; смещение несущей не более 15 ppm
Диапазон частот 47–856 МГц по общему описанию мониторинг ведётся во всей полосе DVB-T сетей 49–861 МГц
Диапазон уровней сигнала Минимальный уровень входного сигнала −80 dBm; максимальный −20 dBm
Скорости передачи / тестирования Символьная скорость от 0,7 до 7,2 Msym/s; полосы частот 6, 7, 8 МГц

Файлы для загрузки

Похожие товары

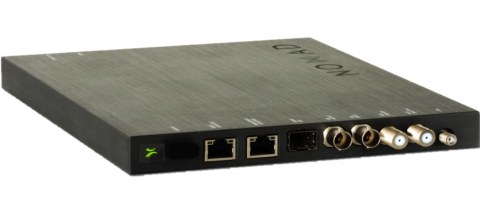

NOMAD Портативный анализатор IP multicast/unicast, OTT и RF сетей NOMAD Портативный анализатор IP multicast/unicast, OTT и RF сетей Артикул: MTK-NOMAD Универсальный портативный инструмент, который может мгновенно проводить глубокий анализ OTT (HLS и DASH) и multicast/unicast потоков, SDIoIP, транспортных потоков MPEG-2 TS из ASI, спутниковых, наземных и кабельных цифровых источников. NOMAD объединяет в себе все то, что необходимо для мониторинга IP multicast/unicast, OTT и RF сетей. Это универсальное устройство мониторинга и анализа сервисов. Тип устройства: Анализатор IPTV и транспортных потоков, Анализатор ВЧ-сигналов цифрового ТВИсполнение: ПортативныйМакс. скорость интерфейсов: 1 Гбит/с
